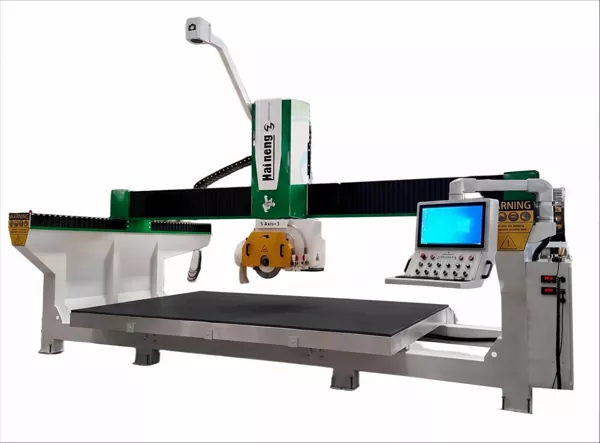

L'HTQ700GLFresa a ponte CNC a 5 assiè progettato per i trasformatori di pietra che necessitano di maggiore flessibilità rispetto a una configurazione di taglio dritto convenzionale. Con controllo CNC, programmazione di importazione CAD, movimento regolabile della testa di taglio e una struttura saldata per carichi pesanti, la macchina supporta una gamma di applicazioni di taglio e modellatura della pietra.
Cosa può fare la sega a ponte CNC a 5 assi HTQ700GL?
Non tutti i progetti in pietra hanno un contorno rettangolare. I controsoffitti della cucina, i piani lavabo del bagno, i componenti architettonici e i pezzi decorativi in pietra possono richiedere bordi angolati, profili curvi o parti dalla forma personalizzata.
L'HTQ700GL supporta una varietà di operazioni di taglio e profilatura, tra cui:
- Taglio dritto e angolato:Lavorare lastre di pietra e tagliare le parti con angoli adeguati.
- Taglio su misura:Produrre forme rotonde, ovali, a ventaglio, poligonali, a forma di diamante e altre forme irregolari.

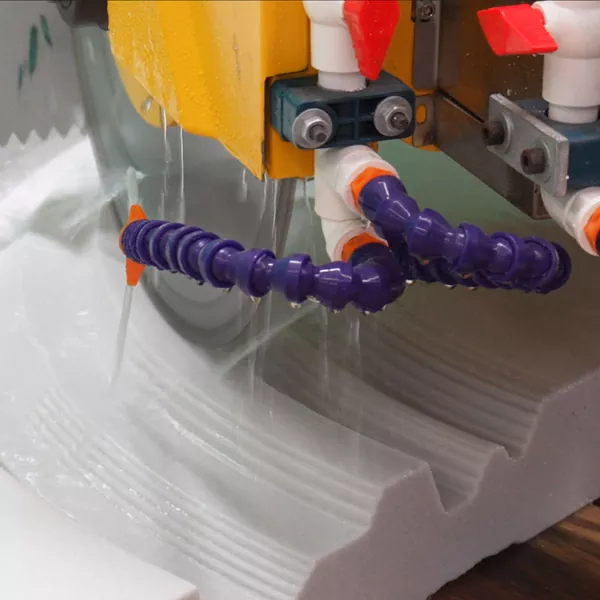

- Profilatura curva:Seguire i contorni diritti e curvi per i componenti decorativi in pietra adatti.
- Taglio della scanalatura:Crea scanalature diritte, angolate e a griglia per applicazioni appropriate.
- Smussatura e sagomatura dei bordi:Utilizzare il movimento regolabile della testa di taglio per soddisfare diversi requisiti di progettazione.
Le specifiche della macchina elencano la rotazione dell'asse C da 0 a 360 gradi e il movimento dell'asse A da 0 a 90 gradi. Il piano di lavoro ha un intervallo di inclinazione massimo specificato compreso tra 0 e 85 gradi.
Queste gamme di movimento offrono ai produttori più opzioni quando pianificano il lavoro personalizzato. L'effettiva capacità di lavorazione dipende dal materiale, dalle dimensioni del pezzo, dalla configurazione della lama, dagli utensili e dal metodo di taglio selezionato. Per lavori impegnativi o insoliti, chiedere al fornitore di confermare la configurazione e organizzare una prova di taglio campione.
Applicazioni nella lavorazione di controsoffitti e pietra
Piani cucina e bagno
La produzione del controsoffitto spesso comporta qualcosa di più del semplice dimensionamento di una lastra. A seconda del progetto, un lavoro potrebbe richiedere bordi angolati, aperture per lavandini, fori per rubinetti o scanalature di drenaggio.
L'HTQ700GL supporta le operazioni di taglio e profilatura. Con l'accessorio fresa opzionale e gli utensili adeguati, la macchina può anche essere configurata per ulteriori attività di lavorazione, tra cui la fresatura di aperture per lavelli e rubinetti, scanalature di drenaggio e bordi del piano di lavoro. La lucidatura richiede mole e attrezzature adeguate.
Per le officine che elaborano sia controsoffitti standard che progetti personalizzati, questa configurazione può aiutare a portare diverse operazioni adatte su un'unica macchina. Confermare l'attrezzatura opzionale e gli strumenti richiesti prima di ordinare.
Lavorazione del Granito e del Marmo
I laboratori di granito e marmo trattano spesso prodotti con spessori, contorni ed esigenze di finitura diversi. L'HTQ700GL è adatto per valutare applicazioni come componenti in pietra sagomata, tagli angolari e profili decorativi.
La gamma di diametri della lama specificata va da 350 a 700 mm. Il diametro massimo della lama non deve essere considerato come profondità di taglio massima. La profondità di taglio raggiungibile e le condizioni di lavoro consigliate dipendono dalla configurazione della macchina, dalla lama e dal materiale selezionati.
Piastrelle e pietra ingegnerizzata
Le piastrelle di grande formato e i prodotti in pietra ricostituita possono richiedere percorsi di taglio pianificati e trattamenti specifici dei bordi. L'HTQ700GL utilizza il controllo CNC e la programmazione di importazione CAD per supportare le operazioni programmate per materiali e progetti di parti idonei.
Prima di lavorare materiali non familiari, verificare con il fornitore la compatibilità della lama, il supporto del pezzo, le impostazioni di avanzamento e la qualità del bordo finito richiesta.

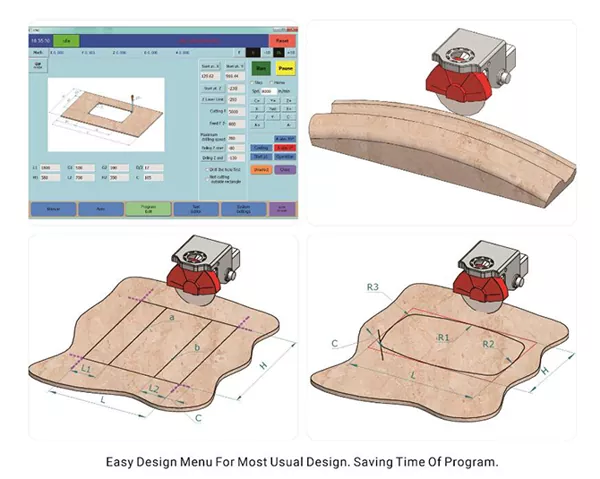

Programmazione di importazione CAD e funzionamento CNC
La programmazione è una considerazione importante quando un laboratorio di pietra gestisce diverse forme di parti e disegni del cliente. Una macchina con ampia capacità di movimento è particolarmente utile quando gli operatori possono preparare i percorsi di taglio richiesti in modo ripetibile.
L'HTQ700GL utilizza il controllo CNC e la programmazione di importazione CAD. La documentazione del prodotto descrive un'interfaccia touchscreen progettata per semplificare il funzionamento e un sistema in grado di generare grafici dai dati immessi.
Un flusso di lavoro tipico prevede la preparazione del disegno, l'importazione di dati CAD compatibili, il controllo dei requisiti di elaborazione, l'impostazione del materiale e degli strumenti e la verifica del lavoro prima che inizi l'elaborazione automatica.
Questo approccio è rilevante per le officine che ricevono regolarmente disegni personalizzati o ripetono la produzione di parti simili. Prima di acquistare l'HTQ700GLFresa a ponte CNC a 5 assi, confermare i formati di file CAD supportati, i requisiti software e le modalità di formazione degli operatori.
Struttura resistente e componenti di movimento
La costruzione delle macchine è un altro fattore da considerare quando si scelgono le attrezzature per la produzione regolare. L'HTQ700GL utilizza una struttura saldata rigida integrale. I suoi componenti di movimento documentati includono guide lineari, viti a ricircolo di sfere, ingranaggi elicoidali, riduttori planetari ad alta precisione e un servosistema.
La macchina ha un motore principale specificato da 22 kW e una gamma di velocità da 0 a 6.000 giri/min. La potenza totale installata della macchina è pari a 33 kW.
Queste specifiche forniscono un utile punto di partenza per confrontare le apparecchiature. Tuttavia, la velocità di taglio, la qualità del bordo finito e la resa produttiva dipendono da fattori quali la lama selezionata, le caratteristiche del materiale, la profondità di taglio, le impostazioni di avanzamento e la configurazione dell'operatore.
Specifiche tecniche HTQ700GL
Le seguenti cifre si basano sulla documentazione del prodotto del produttore. Le conversioni imperiali sono approssimative.
| Specifica | HTQ700GL |
|---|---|
| Tipo di macchina | Sega a ponte monoblocco per carichi pesanti CNC a 5 assi |
| Sistema di controllo | CNC |
| Metodo di programmazione | Importazione CAD |
| Diametro della lama | 350–700 mm (13,8–27,6 pollici) |
| Potenza del motore principale | 22 kW (circa 29,5 CV) |
| Gamma di velocità | 0–6.000 giri/min |
| Corsa dell'asse X | 3.800 mm (149,6 pollici) |
| Corsa dell'asse Y | 2.400 mm (94,5 pollici) |
| Corsa dell'asse Z | 500 mm (19,7 pollici) |
| Rotazione dell'asse C | 0–360° |
| Movimento dell'asse A | 0–90° |
| Massima inclinazione del piano di lavoro | 0–85° |
| Dimensioni del piano di lavoro | 3.600 × 2.200 mm (141,7 × 86,6 pollici) |
| Potenza totale | 33 kW (circa 44,3 CV) |
| Peso lordo | 5.000 kg (circa 11.023 libbre) |
| Dimensioni complessive | 5.800 × 3.400 × 3.600 mm (circa 19,0 × 11,2 × 11,8 piedi) |
Nota di installazione:Le dimensioni complessive non rappresentano lo spazio operativo completo richiesto attorno alla macchina. Verificare l'alimentazione elettrica, l'accesso al sito, le condizioni del pavimento, lo spazio di carico, le autorizzazioni per la manutenzione e i requisiti di installazione prima di preparare l'officina.
L'HTQ700GL è adatto alla tua officina?
La macchina giusta dipende dai lavori effettivamente ordinati dai tuoi clienti. Un laboratorio focalizzato sul dimensionamento di lastre rettangolari può avere esigenze diverse da uno che realizza regolarmente parti di controsoffitti personalizzate o profili irregolari in pietra.
Potrebbe valere la pena prendere in considerazione l'HTQ700GL se il tuo negozio:
- Elabora tagli angolari, contorni curvi o parti in pietra dalla forma personalizzata.
- Richiede il controllo CNC e la programmazione dell'importazione CAD per il lavoro basato su disegni.
- Funziona con granito, marmo, pietra artificiale, piastrelle o altri materiali da costruzione compatibili.
- Vuole valutare operazioni di fresatura opzionali per applicazioni adatte al piano di lavoro.
- Ha la superficie e la capacità elettrica necessarie per la macchina.
Prima di prendere una decisione di acquisto, preparare diversi disegni rappresentativi. Includere un lavoro di taglio standard, un taglio angolato e un profilo irregolare. Chiedere al fornitore di confermare la configurazione, l'attrezzatura e il metodo di elaborazione appropriati per ciascun lavoro.
Cosa controllare prima di richiedere un preventivo
Materiale e spessore
Identifica i materiali che lavori più spesso e fornisci gli spessori tipici e massimi del pezzo. Materiali diversi possono richiedere lame e condizioni di lavoro diverse.
Dimensioni della parte e requisiti di taglio
Condividi la solita lunghezza, larghezza, spessore, angoli richiesti e dettagli del profilo. Ciò aiuta il fornitore a valutare se la corsa della macchina e la configurazione proposta sono adeguate.
Strumenti e funzioni opzionali
Specifica se i tuoi lavori richiedono taglio dritto, taglio angolato, profili personalizzati, scanalature, fresatura o lucidatura. Confermare quali funzioni richiedono apparecchiature opzionali anziché dare per scontato che ogni operazione sia inclusa nella configurazione standard.
Software e condizioni di fabbrica
Fornisci disegni CAD rappresentativi e conferma i formati di file compatibili. Controllare inoltre l'accesso alla macchina, lo spazio di installazione disponibile, i requisiti elettrici e gli spazi per la manutenzione.
Supporto post-vendita
Chiedi informazioni sulla guida all'installazione, sulla formazione degli operatori, sui pezzi di ricambio, sulla documentazione di manutenzione e sul supporto tecnico. Questi dettagli dovrebbero essere esaminati insieme alle specifiche della macchina e al prezzo di acquisto.
Domande frequenti
Quali materiali può elaborare l'HTQ700GL?
Nella documentazione del prodotto sono elencate lastre, piastrelle, marmo, pietra artificiale, granito, prodotti in cemento e altri materiali da costruzione per adeguate applicazioni di taglio e sagomatura. Conferma la compatibilità per il tuo materiale e spessore specifici prima di ordinare.
L'HTQ700GL supporta il taglio angolato?
SÌ. Il movimento specificato dell'asse A è 0–90° e la rotazione dell'asse C è 0–360°. Il piano di lavoro ha un intervallo di inclinazione massimo specificato compreso tra 0 e 85°. Chiedi al fornitore di verificare la configurazione richiesta per il lavoro previsto.
La macchina è in grado di elaborare aperture per lavandini e scanalature di drenaggio?
Queste attività di lavorazione aggiuntive possono essere supportate con l'accessorio fresa opzionale e gli utensili adeguati. Conferma l'allegato, gli strumenti e la configurazione richiesta quando richiedi un preventivo.
Come è programmata la macchina?
Il metodo di programmazione specificato è l'importazione CAD. I formati di file supportati e i requisiti software devono essere confermati con il fornitore.
Qual è il diametro massimo della lama?
L'intervallo di diametri della lama specificato è 350–700 mm, circa 13,8–27,6 pollici. Questo dato non stabilisce di per sé la profondità massima di taglio.
Quanto spazio richiede la macchina?
Le dimensioni complessive elencate sono 5.800 × 3.400 × 3.600 mm. Potrebbe essere necessario spazio aggiuntivo per la movimentazione dei materiali, il funzionamento, la manutenzione e l'accesso sicuro. Richiedere un layout di installazione prima di predisporre il sito.
Discuti le tue esigenze di taglio della pietra con Haineng
L'HTQ700GLFresa a ponte CNC a 5 assicombina controllo CNC, programmazione di importazione CAD, una gamma di lame da 350–700 mm, movimento regolabile della testa di taglio e una struttura rigida saldata integrale. Una configurazione opzionale della fresa può estendere il suo utilizzo ad ulteriori attività di lavorazione del piano di lavoro adatte.
Per determinare se la macchina soddisfa le tue esigenze di produzione, condividi con Haineng il tipo di materiale, le dimensioni del pezzo, le operazioni richieste e i disegni rappresentativi. Il fornitore può quindi aiutare a confermare la configurazione adeguata della macchina e le attrezzature opzionali.
